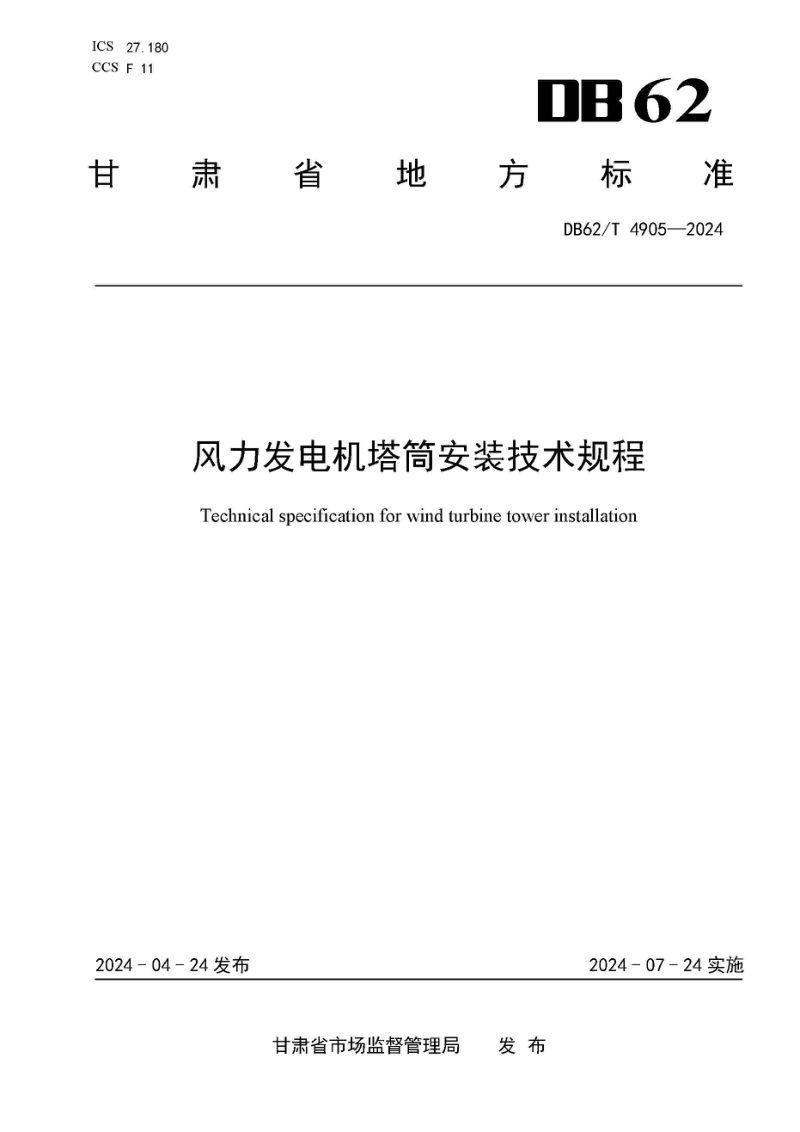

甘肃省《风力发电机塔筒安装技术规程》DB62/T 4905-2024

本规程规定了陆上风力发电机组钢制塔筒及其附件安装的全流程技术要求，涵盖卸车、吊具安装、吊装、附件安装及验收等关键环节。本规程以安全可控、质量可靠为核心，从施工准备阶段的技术资料收集、现场平面布置及地基承载力验证，到塔筒运输、卸车、存储的精细化管理，再到底段至顶段塔筒吊装定位、高强螺栓紧固、缆风绳布设及电缆敷设防火的系统规范，构建了完整的安装作业控制体系。本规程明确了人员资质与防护、起重机械负载率计算、恶劣气候停工作业等硬性约束，并对环境保护和文明施工提出了具体要求，适用于甘肃省陆上风电塔筒安装工程，其他机组可参照执行。

安装前期准备与运输存储

本规程强调安装前须取得施工许可并申办质量监督手续，做好气象地质资料收集、图纸会审及安全技术交底。施工时应建立测量控制网，确保吊装平台地基承载力达到20t/m²、平整度不超过5%，并对场地进行碾压验证。塔筒运输需依据路况编制专项方案，必要时加固道路桥涵；运输途中须稳固塔筒并标记重量与重心。卸车时要求吊机试吊合格，塔筒连同运输工装一并吊放，存放须按安装顺序排列，储存时间宜控制在5天以内，并做好警戒与防锈蚀检查。

分段吊装与紧固工艺

塔筒吊装采用主辅吊配合，起吊前须安装不少于3个上法兰吊耳，并经试吊确认平衡与制动可靠。底段塔筒须与基础环精准对孔，通过三次定位逐步下降，确保柜体不被磕碰。本规程着重规定了高强螺栓的紧固规则，要求按交叉对称原则，以扭矩值的50%、75%、100%分步拧紧，并在终拧24小时内完成扭矩抽检，欠拧须补拧、超拧须更换。中上段塔筒吊装需保证轴线对齐、爬梯与滑轨对接整齐，当板厚差达到4mm时须停止作业核查制造误差。

附件安装与工程验收

塔外梯须选择重心吊点并对准螺栓孔紧固。全部塔筒吊装完毕后，应对接爬梯并确保导轨槽对齐。顶部塔筒吊装须均布三条缆风绳，锚固点承载力不低于2t。电缆敷设要求动力与控制电缆分层排列、保持200mm以上间距，并采用阻燃或耐火电缆，穿越关键防火分区须加装耐火隔板。工程验收须核查施工质量记录，塔筒安装涉及的未尽事宜均需符合国家及行业相关现行标准。
