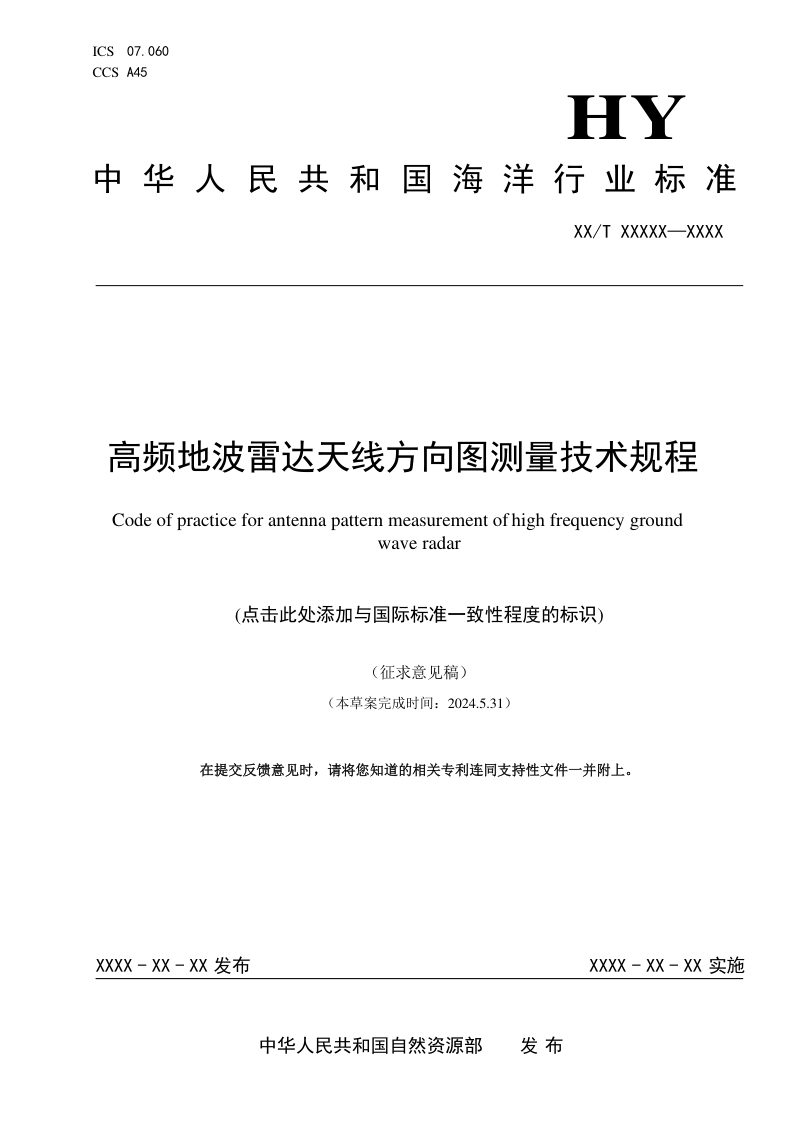

《高频地波雷达天线方向图测量技术规程》（征求意见稿）

本规程规定了高频地波雷达天线方向图测量的全流程技术要求，适用于岸基、海岛及海上固定平台部署的雷达系统。本规程以单频信标法为核心测量方法，对测量项目、频次、环境条件、设备配置、数据采集与处理、方向图评估及记录归档等环节作出系统性规范。本规程明确了天线方向图的数学表达形式，要求通过信标围绕雷达天线运动获取幅度与相位数据，并对载具选择、航迹规划、测量点定位精度及数据平滑尺度提出了量化指标。本规程还规定了至少两年一次的定期复测要求，以及天线移位、频率变更、电磁环境改变等触发条件下的即时重测义务，旨在确保方向图数据的准确性与可比性。

测量方法与技术要求

本规程规定须采用单频信标作为信号源，通过无人机或无人船等载具携带信标围绕接收天线运动，从雷达回波中提取各天线的相对幅度与相位差以构建方向图。测量点须位于以天线为圆心的圆弧上，与天线的距离须满足远场条件，且载具姿态应保持平稳以确保信号稳定。本规程对数据采集设定了定点与连续两种模式，分别限定了点位最大间隔和载具运行速度。

测量条件与触发机制

本规程明确了常态下的定期测量频次不得低于两年，同时列举了七种必须重新测量的特定情形，涵盖雷达新建、天线移位、关键部件维修更换、工作频率变更、系统校准提示、近场电磁环境重大改变及定向固定偏差超标等。测量环境须满足电磁兼容性要求，避免恶劣天气作业，所用信标、航迹记录设备及载具均须符合本规程设定的技术参数标准。

数据处理与评估记录

本规程要求对采集的原始数据进行奇异值剔除与规定尺度的平滑处理，方向图结果须以复数形式或幅相分离格式存储为规范化的CSV文件，并按极坐标与直角坐标系绘制图谱。测量完成后须由专业技术人员组成评估组，依据畸变程度给出处理建议，所有测量活动均须形成包含被测对象信息、载具类型、测量结果与评估意见的完整记录。
