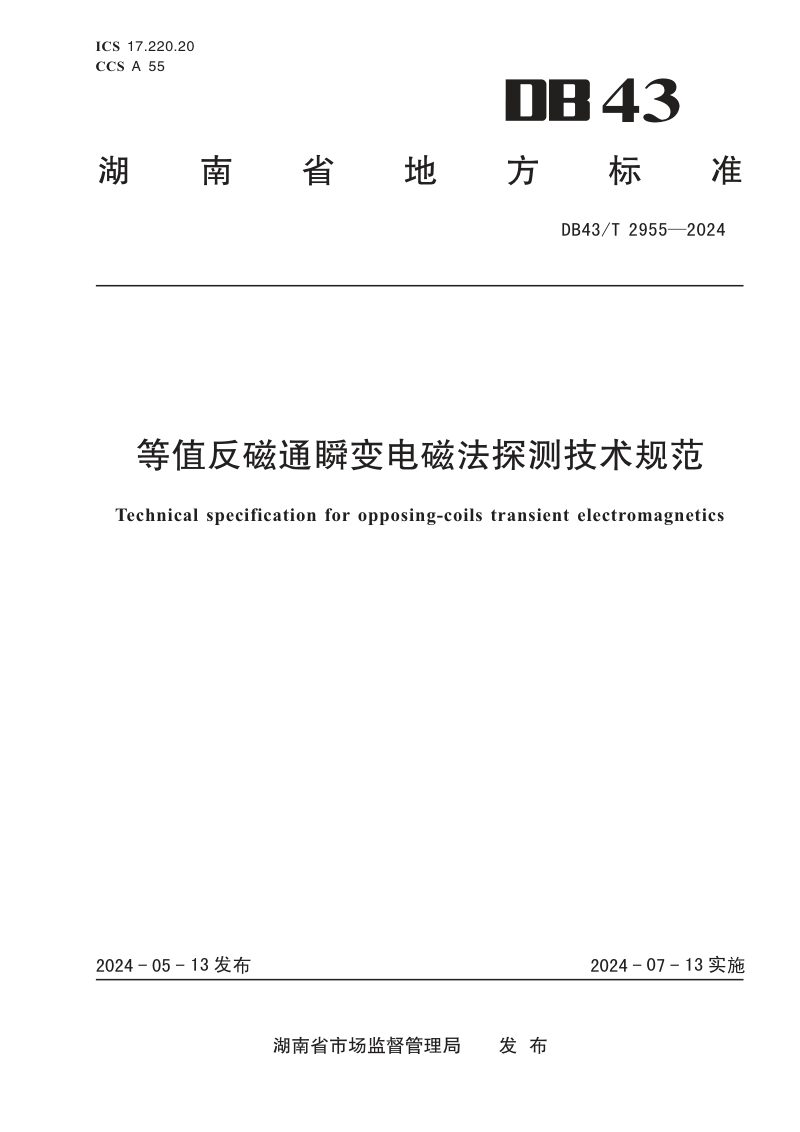

湖南省《等值反磁通瞬变电磁法探测技术规范》DB43/T 2955-2024

本规范规定了等值反磁通瞬变电磁法在探测设计、仪器设备、数据采集、处理解释及成果编制等环节的技术要求，适用于工程地质、水文地质、固体矿产及油气能源等领域。本规范以采用上下平行共轴反向串联磁性源为发射源、接收天线位于零磁通水平面的晚期瞬变电磁测深方法为核心，覆盖了地面、地下和水面三种作业场景。全文围绕从前期资料收集、现场踏勘与有效性论证，到测网布设、参数确定，再到数据质量评价与反演成像的技术链条，旨在为探测具有一定规模且与围岩存在明显电阻率差异的目标体提供统一的操作依据。

全面规范多场景探测作业流程

本规范系统梳理了从探测设计到成果提交的全流程要求。在设计阶段，明确了收集资料、现场踏勘和试验论证的前期工作，并对测网密度、测线方向及工作参数如发射基频和叠加次数的确定方法给出了具体公式与原则。在实施层面，分别就地面定点测量、地下超前探测和水面拖曳作业制定了仪器布置、天线耦合、干扰规避及航速控制等差异化操作标准，确保不同环境下数据采集的规范性与一致性。

明确仪器性能与数据质量管控指标

本规范对等值反磁通瞬变电磁法专用系统的核心部件提出了详细要求，强调天线需具备收发一体、磁性源发射与零磁通调零机构。针对水面作业，要求拖电缆长不小于15米且发送电流不小于20安培；地下作业天线直径需小于30厘米并配备角度传感器。在数据质量评价上，以均方相对误差为核心指标，规定地面和地下作业不超过5%，水面作业不超过7%，并明确了质量检查点的分布原则与不少于总工作量3%的检查比例。

建立分级处理与综合解释技术路径

本规范确立了从数据预处理到定性、定量解释的分级推进思路。数据处理上，要求先进行二次场归一化、关断时间拾取和畸变数据剔除，再按一维至三维的顺序开展反演成像。解释工作则以物性分析和正演计算为基础进行定性判断，进而结合已知地质资料和反演结果，定量推断目标体的深度、规模与产状，最终形成包含实际材料图、多测道曲线图和反演成果图在内的综合成果体系。
