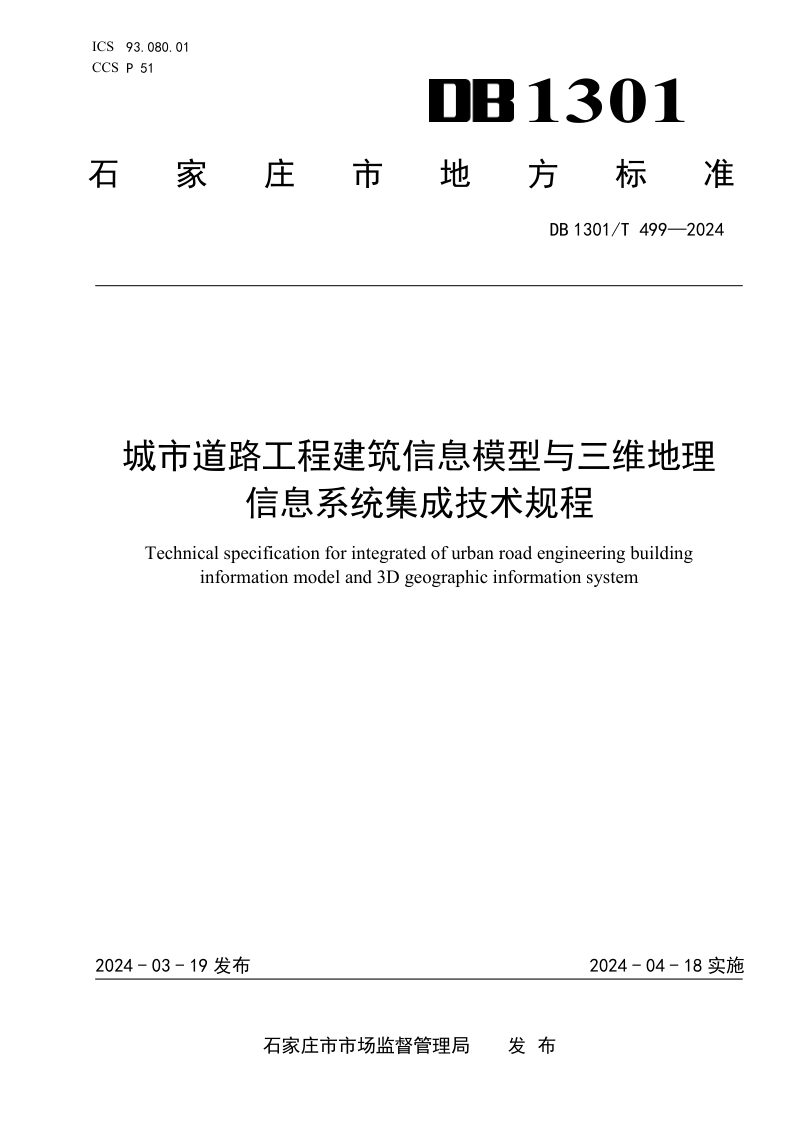

河北省石家庄市《城市道路工程建筑信息模型与三维地理信息系统集成技术规程》DB1301/T 499-2024

本规程确立了城市道路工程建筑信息模型与三维地理信息系统集成的技术框架与实施流程，适用于城市道路工程设计、建造、运营和管理全生命周期。本规程以BIM模型与3DGIS系统的高效融合为核心，从模型创建、语义匹配、空间集成到集成应用和追溯记录等环节提出了系统性技术要求。模型创建阶段，本规程规范了模型单元分级、精细度等级及地形模型制作标准，确保BIM模型信息完整准确；语义匹配环节通过对象关系、纹理关系和模型属性的多层级映射，保障了信息交换的一致性与完整性；空间集成则涵盖模型解析、坐标转换、几何数据与拓扑关系转换，实现了两套异构系统在空间表达上的精准对接。本规程还规定了集成系统的架构要求及运行维护制度，为城市道路工程的数字化管理和三维可视化应用提供了标准化依据。

模型创建与信息表达

本规程要求BIM模型由分级模型单元组合创建，模型精细度应满足工程实际需求，最小模型单元需依据精细度等级进行划分。建模内容应涵盖土建、路面、交安设施、绿化和机电等专业工程，并与地形模型共同构成完整的项目模型。地形模型须完整表达地表起伏形态，边界闭合，相邻单元平滑衔接且无重叠漏缝。模型单元和属性信息须统一分类、命名和编码，确保在全生命周期内的准确性与唯一性。

语义与空间双重集成

本规程将集成过程划分为语义匹配和空间集成两大技术路径。语义匹配包括对象关系映射、纹理关系映射和模型属性映射，要求在3DGIS中正确识别点、线、面关系，并借助属性扩展机制实现信息无损交换。空间集成则聚焦模型解析、坐标转换、几何数据转换和拓扑关系转换，规定BIM模型应采用真实工程坐标，并依据转换公式计算其在全局地理坐标系中的位置，参数化模型需经离散化或拟合处理以实现双向转换。
